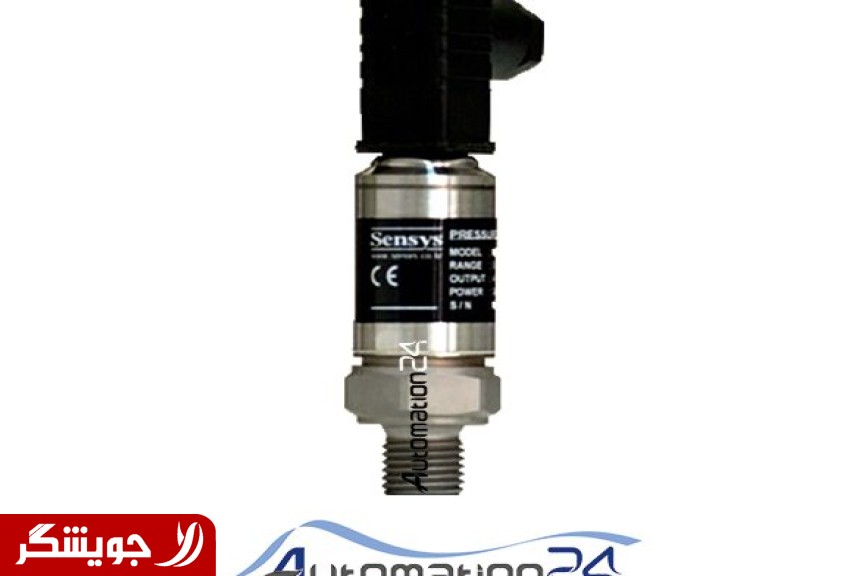

سنسور فشار سنسیس 100 بار جریانی M5256-11700E-100BG
سنسور فشار یکی از پر کاربردترین ابزارهای مورد استفاده در اتوماسیون صنعتی است. فشار عبارتست از نیروی وارد بر سطح که در دستگاه SI بر اساس پاسکال(Pa) تعریف می شود علاوه بر واحد پاسکال از اتمسفر(atm) و بار (bar) نیز بصورت گسترده بعنوان واحد های اندازه گیری فشار استفاده میشود. 1bar = 100kpa 1atm = 101.325kpa سنسور فشار بصورت یک مبدل عمل می کند و یک سیگنال متناسب با اثر فشار تولید کرده و از این رو به ترانسیمتر فشار نیز معروف میباشد.
محدوده اندازه گیری :
bar1000
دمای عملکرد :
°C8520-
خروجی سنسور :
mA20~4
سنسور فشار امروز در صنعت کاربرد بسیار گسترده ای پیدا کرده است. این حسگر عموماً برای سنجش مایعات و گازها مورد استفاده قرار می گیرد. سنسور فشار در صنایع مختلف از جمله صنعت هوایی ، اتومبیل ، هواشناسی و همچنین در صنایع دیگر مورد استفاده قرار میگیرد.
برای مشاهده محصولات سنسیس اینجا کلیک کنید.
این سه نوع عبارتند از:
1-سنسور فشارهای آنالوگ
2-سنسور فشارهای دیجیتال
3- سنسور فشارهای عقربه ای (مانومتر)
هرکدام از دسته های ذکر شده در بالا در فضای خاص خود مورد استفاده قرار می گیرد که در ادامه به آن خواهیم پرداخت.
1-سنسور فشار های دیجیتال: این سنسور ها به صورت صفر و یک عمل کرده و فقط عدم و یا وجود فشار در سیستم را به کاربر اطلاع می دهد.درصورتی که فشار در سیستم وجود داشته باشد این حسگر می تواند یک کنتاکت باز و یا بسته در خروجی خود مشخص کند. 2-سنسور فشارهای آنالوگ : این نوع از سنسور فشارها دارای کاربرد زیادی در صنعت میباشد. این سنسورها می توانند حساسیت در حد میلی بار را سنس کرده و در خروجی خود آن را نشان دهد. سنسور فشار های آنالوگ دارای خروجی20 - 4 میلی آمپر و یا 10-0 ولت می باشند . 3-سنسور فشار های عقربه ای: این سنسور فشار ، فشار موجود در سیستم را بصورت چرخش عقربه مشخص می نماید.
1-هریک از سنسورهای بالا در قسمت های مختلف سیستم مورد استفاده قرار می گیرند. 2-سنسور فشار عقربه ای در برابر افزایش فشار آنی به شدت حساس می باشد. 3-سنسور فشار آنالوگ بسیار دقیق تر از دیگر سنسورها می باشد. 4- قیمت سنسورهای فشار آنالوگ به مراتب از دیگر سنسورها بالاتر می باشد. 5- نگهداری سنسور فشار های آنالوگ هزینه کمتری نسبت به سنسورهای دیگر را دارا می باشد.
سنسورهای فشار آنالوگ بصورت دو سیم به سیستم متصل می شوند و همچنین یک پایه برای متصل کردن به ارت نیز وجود دارد. پایه1حسگر به مثبت متصل می شود و پایه2 آن به کنترل کننده موردنظر مانند PLC متصل میشود. پس از انجام این کار حسگر در صورت سنس خروجی را به کنترل کننده ارسال می کند.
برای بدست آوردن ارتفاع و وزن داخل مخازن با استفاده از سنسور فشار از فرمول های زیر استفاده می کنیم.
P=ρ g h
P : فشار سیستم بر حسب پاسکال ρ : دانسیته مایع
g : عدد 9.8 h : ارتفاع بر حسب متر
A:سطح مقطع بر حسب متر A=πr2
V: حجم بر حسب متر مکعب V=hA
M: جرم بر حسب کیلوگرم m=vρ
