مبدل صفحه ای چیست / گروه صنعتی اکسرژی مبدل‌ صفحه‌ای یکی از پرکاربردترین انواع مبدل‌های حرارتی در صنعت هستند که به دلیل طراحی فشرده، کارایی بالا و هزینه‌های کمتر در بسیاری از کاربردهای صنعتی و غیرصنعتی مورد استفاده قرار می‌گیرند. این مبدل‌ها عمدتاً برای انتقال حرارت بین دو سیال با اختلاف دمایی مشخص به کار می‌روند. این مقاله به بررسی اجزای اصلی، کاربردها، مزایا و محدودیت‌های مبدل‌های حرارتی صفحه‌ای می‌پردازد.

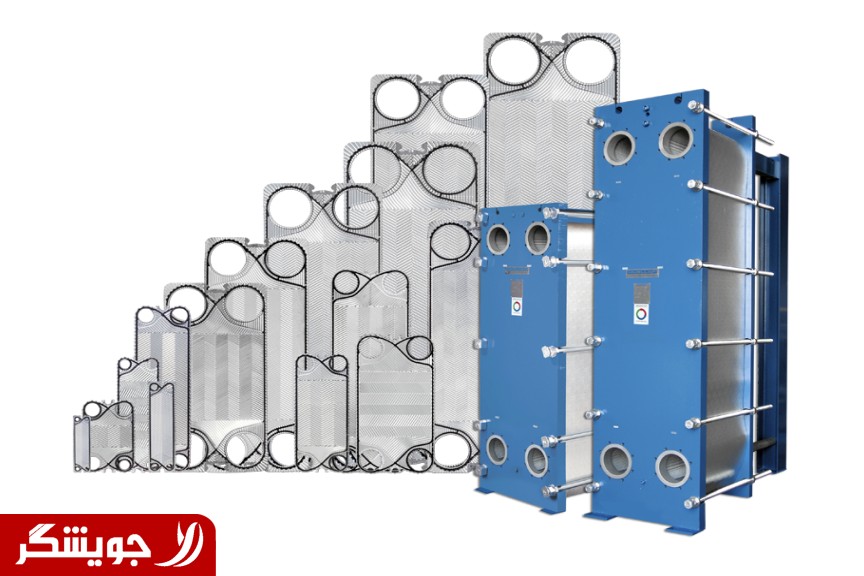

اجزای مبدل حرارتی صفحه‌ای یک مبدل حرارتی صفحه‌ای از چندین صفحه‌ی نازک و صاف تشکیل شده که به صورت موازی در کنار هم قرار گرفته‌اند. این صفحات با فاصله‌های مشخصی از یکدیگر قرار گرفته و باعث ایجاد کانال‌هایی برای عبور سیالات می‌شوند. هر صفحه به گونه‌ای طراحی شده که مسیر جریان سیالات را هدایت کند. سطح صفحات دارای شیارها یا موج‌هایی است که علاوه بر افزایش مساحت سطح تماس، به تلاطم جریان سیال و افزایش راندمان انتقال حرارت کمک می‌کند.

                                                         برای مشاوره و خرید وارد **[مبدل حرارتی اکسرژی](https://www.exergy-he.com/)** شوید.

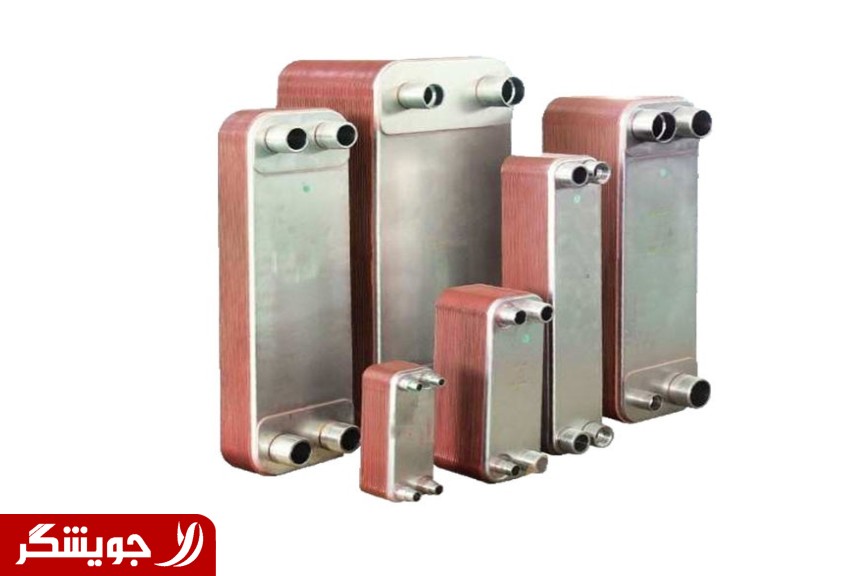

سیالات گرم و سرد به صورت متناوب از بین این صفحات عبور می‌کنند و حرارت از سیال گرم به سیال سرد منتقل می‌شود. هر دو سیال از طریق ورودی و خروجی‌های تعبیه شده به سیستم وارد و خارج می‌شوند. مبدل‌های صفحه‌ای می‌توانند به دو نوع واشردار و لحیم‌کاری شده تقسیم شوند. در نوع واشردار، صفحات با واشرهای قابل تعویض از یکدیگر جدا شده‌اند، در حالی که در نوع لحیم‌کاری شده، صفحات به هم جوش داده شده‌اند.

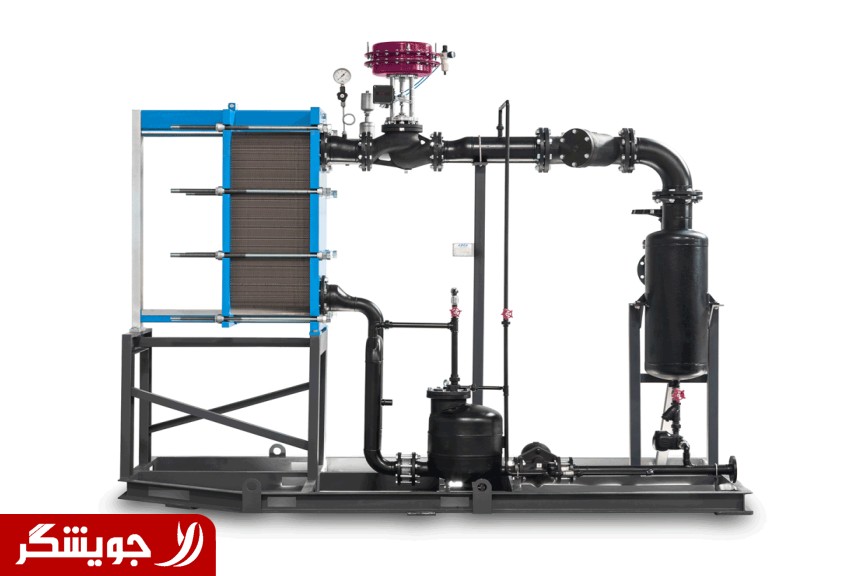

کاربردهای مبدل حرارتی صفحه‌ای مبدل‌های حرارتی صفحه‌ای در بسیاری از صنایع از جمله صنعت نفت، پتروشیمی، داروسازی، صنایع غذایی، تهویه مطبوع و صنایع نیروگاهی استفاده می‌شوند. یکی از کاربردهای رایج این مبدل‌ها، در سیستم‌های گرمایش و سرمایش برای تنظیم دمای محیط یا فرآیندهای صنعتی است. همچنین در فرآیندهای خنک‌کننده‌ی آب، چیلرها و حتی سیستم‌های تهویه‌ی هوا کاربرد دارند.

در صنایع غذایی و نوشیدنی، از این مبدل‌ها برای فرآیندهای پاستوریزاسیون و استریلیزاسیون استفاده می‌شود. در صنعت نفت و گاز، مبدل‌های صفحه‌ای برای تبادل حرارت در فرآیندهای تصفیه و پالایش مورد استفاده قرار می‌گیرند.

مزایای مبدل حرارتی صفحه‌ای یکی از مهم‌ترین مزایای مبدل‌های حرارتی صفحه‌ای، راندمان بالای آن‌هاست. طراحی فشرده این مبدل‌ها باعث می‌شود که نسبت به مبدل‌های لوله‌ای با همان ظرفیت، فضای کمتری اشغال کنند. این ویژگی به خصوص در صنایعی که محدودیت فضا وجود دارد، بسیار اهمیت دارد.

همچنین، این مبدل‌ها به دلیل سطح تماس بالای سیالات با صفحات و تلاطم ایجاد شده در جریان سیال، سرعت انتقال حرارت بیشتری دارند. علاوه بر این، نصب و نگهداری این نوع مبدل‌ها نسبت به سایر انواع مبدل‌های حرارتی ساده‌تر است. مدل‌های واشردار به راحتی باز و تمیز می‌شوند و امکان تعویض و نگهداری قطعات وجود دارد.

معایب و محدودیت‌ها با وجود مزایای بسیار، مبدل‌های حرارتی صفحه‌ای محدودیت‌هایی نیز دارند. یکی از این محدودیت‌ها حساسیت به فشار و دمای بالا است. در صورت افزایش بیش از حد فشار یا دما، ممکن است صفحات دچار آسیب شوند یا عملکرد بهینه‌ی خود را از دست بدهند. به همین دلیل، این نوع مبدل‌ها برای کاربردهای با فشار و دمای بسیار بالا مناسب نیستند.

همچنین، به دلیل فشردگی صفحات، احتمال گرفتگی در کانال‌های جریان سیالات وجود دارد، به ویژه اگر سیالات دارای ذرات معلق یا ناخالصی باشند. در این موارد، نگهداری و تمیزکاری منظم ضروری است.
