کنتاکتور LS مدل MC 12b بوبین 220 ولت
کنتاکتورها کلیدهای الکترومغناطیسی هستند و از مهمترین اجزاء مدارات فرمان محسوب میشوند.تا قبل از ساخته شدن کنتاکتور، اتصالات توسط کلیدهای دستی انجام میگرفت که از انواع مختلف تیغه ای، زبانه ای و غلطکی بودند اما با به بازار آمدن کنتاکتورها تقریباً تمام مصارف کلیدهای ساده از رده خارج شده و کنتاکتورها با سرعت و اطمینان بیشتر مورد توجه قرار گرفتند.
1-فرمان از چند نقطه
2-فرمان از راه دور
3-اقتصادی بودن
4-قطع اتوماتیک در صورت قطع برق شبکه
5 -امکان طراحی مدارات اتوماتیک
ساختمان کنتاکتور :
به طور ساده می توان گفت که کنتاکتور ها یک سری کنتاکت های فلزی که نسبت به هم عایق شده اند و همچنین از یک بوبین برای جذب و دفع این کنتاکت ها ساخته شده است .
برای مشاهده محصولات LS اینجا کلیک کنید.
اصول کار کنتاکتور:

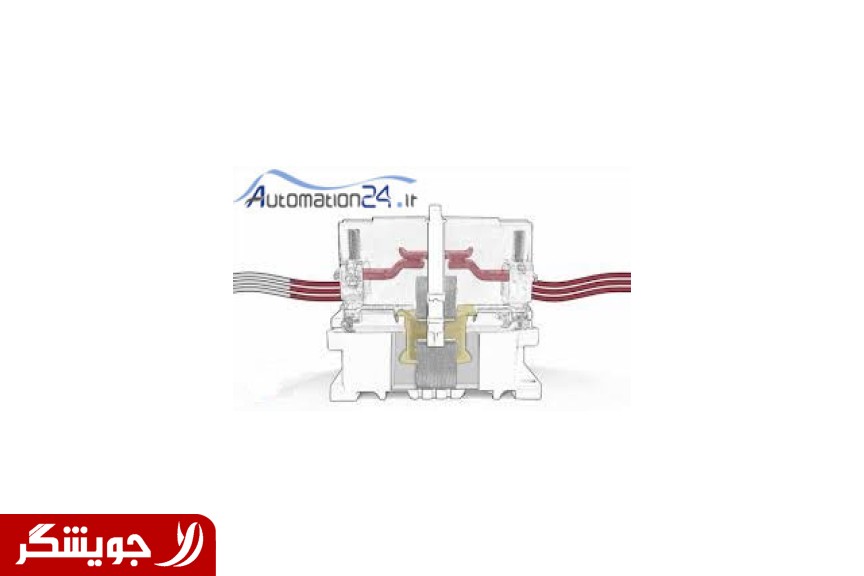

هنگامیکه بوبین ثابت به وسیله ی کلید فرمان برق دار می شود خاصیت مغناطیسی به خود میگیرد و مانند یک آهن ربا قسمت متحرک هسته را جذب خود میکند از آنجایی که کنتاکت هایی در محل جذب قرار دارد که عمل قطع و وصل برق را برعهده دارد ، هنگام جذب دو هسته این کنتاکت ها به هم متصل میشود وکنتاکتور در حالت وصل قرار میگیرد.
فنر هایی بین دو هسته وجود دارد. کاربرد این فنر ها در هنگام قطع کنتاکتور است به این صورت که وقتی بوبین از طرف مدار فرمان تغدیه نشود برقش قطع میشود و فنر دو هسته را از یکدیگر جدا میکند .
1-ولتاژ کار نامی(ue): مقدار ولتاژی است که کنتاکتها می توانند با جریان کارنامی Ie، این ولتاژ را تحمل کنند.
2-ولتاژ عایقی نامی(ui): استحکام عایقی بین عضوهای اتصالی را مشخص میکند.
3-ولتاژ تغذیه ی نامی (uc):مقدار ولتاژی است که باید به بوبین کنتاکتور داده شود تا کنتاکتور تحریک شود و معمولاً مقدار آن روی کنتاکتور نوشته شده است.
4-جریان کار نامی (Ie): جریان کار نامی یک کنتاکتور جریانی است که شرط استفاده از کنتاکتور را بیان می کند و در رابطه با نوع و مقدار ولتاژ می باشد.
مواردی که در خرید کنتاکتور باید رعایت کرد:
1-ولتاژ تغذیه بوبین
2-جریان کارنامی
3-توان کنتاکتور
4-تجهیزات جانبی
نحوه سیم بندی کنتاکتورها
کنتاکتورها دارای چند دسته ترمینال می باشند:ترمینال های A1 و A2 ، ترمینال های شماره 1-3-5 و 2-4-6، ترمینال های شماره 13-14 و 21-22
بر روی کنتاکتور دو ترمینال وجود دارد که با علامت A1 و A2 مشخص شده اند، این دو ترمینال، جهت تغذیه بوبین های کنتاکتور هستند، یعنی وقتی شما فاز(با ولتاژ مجاز دستگاه) را به A1 و نول را به A2 وصل کنید، بوبین کنتاکتور عمل می کند .
کنتاکتورها دارای سه ترمینال ورودی 1-3-5 و سه ترمینال خروجی 2-4-6 هستند برای این که ما یک مصرف کننده تک فاز را به کنتاکتور متصل کنیم و یک فاز به کنتاکتور وارد شود کافیست فاز ورودی را به یکی از ورودی ها وارد کنید و از خروجی هم راستای آن فاز را خارج کنید برای مثال اگر از ترمینال 1 برای فاز ورودی استفاده شد باید از ترمینال 2 برای خروجی آن استفاده کرد و نیازی به دیگر ترمینال ها نیست چرا که در اتصالات داخلی کنتاکتور ترمینالهای 1 با 2 ،3 با 4 و 5 با 6 اتصال پیدا می کنند .
