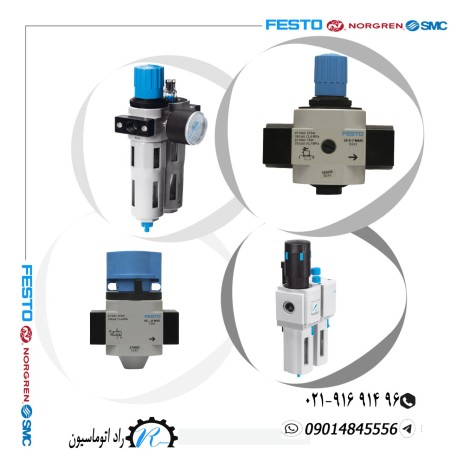

واحد مراقبت پنوماتیک فستو

واحد مراقبت پنوماتیک فستو

واحد مراقبت پنوماتیک هوای فشرده برخی خصوصیات واحد مراقبت پنوماتیک هوای فشرده فستو معمولاً در کاربری های ساده سیستم ها به غبارگیری ذرات معلق در هوای فشرده تا 40 میکرون و رطوبت گیری تا حدود 40 درصد توسط واحد مراقبت اکتفا می شود.

اما می توان این غبارگیری را تا 0٫01 میکرون انجام داد و رطوبت را نیز تا 99٫9 درصد از هوای فشرده گرفت.

سیستم تشکیل دهنده ی واحد مراقبت:

یک عدد رگلاتور هوای فشرده

یک عدد فیلتر آب و گرد گیر

یک عدد روغن زن

همان طور که پیشتر گفته شد، بر اساس نوع کاربری مثل صنایع غذایی و دارویی می توان ذرات غبار تا 0٫01 میکرون گرفت

و با کمک محصولاتی مثل ممبران فیلتر، رطوبت را نیز تا 99٫99 درصد جذب نمود تا هوای پاکی را وارد سیستم نمود.

در مورد آماده سازی هوای فشرده باید گفت، به هر میزان که برای پاکیزه سازی هوای فشرده مورد نیاز برای سیستم های اتوماسیون تلاش کنیم،

طول عمر شیرآلات و سیلندر ها را به بالاترین حد خود می رسانیم.

واحد مراقبت فستو

انواع واحد مراقبت های سری D اما پیرامون واحد مراقبت برند فستو باید گفت این محصول در مدل های مختلفی ارائه می گردند

که یکی از معروف ترین های آن واحد مراقبت سری D می باشد.

واحد مراقبت های فستو در چهار نوع Micro، Mini، Midi، Maxi طراحی و تولید شده اند.

واحد مینی در سایزهای 1/8، 1/4، 3/8 اینچ موجود است.

دبی عبوری از واحد 1/8 اینچ 700 لیتر بر دقیقه، 1/4 اینچ 1000 لیتر بر دقیقه و 3/8 اینچ 1200 لیتر بر دقیقه است.

واحد میدی در سایزهای 3/8، 1/2، 3/4 اینچ موجود است. دبی عبوری از واحد 3/8 اینچ 2000 لیتر بر دقیقه، 1/2 اینچ 2600 لیتر بر دقیقه و 3/4 اینچ 2600 لیتر بر دقیقه است.

واحد ماکسی در سایزهای 1/2، 3/4 و 1 اینچ موجود است. دبی عبوری از واحد 1/2 اینچ 7600 لیتربر دقیقه، واحد 3/4 اینچ 8300 لیتر بر دقیقه و یک اینچ 8500 لیتر بر دقیقه می باشد. نسل جدید واحد مراقبت باد سری MS مارک فستو سایز MSB6 و MSB4 دو سایز پرمصرف این سری از واحد مراقبت هستند.

سایز MSB4 در سایز های کانکشن 1/8 و 1/4 و MSB6 در سایز های کانکشن 1/4 ، 3/8 و 1/2 اینچ قابل ارائه می باشد.

این سری واحد مراقبت فستو در مدل سه تیکه نیز قابل سفارش گذاری است:

فیلتر یکی از اجزای فیلتراسیون هوای فشرده که وظیفه ی گرفتن گرد ، غبار و رطوبت ورودی به خط را دارد.

این فیلتر در کارتریج های 0٫01 ، 1 ، 5 ، 40 میکرون قابل ارائه می باشد.

آب و آلودگی هوا در انتهای کاسه جمع می شود که هم بصورت دستی و اتوماتیک تخلیه می شود. رگلاتور یک قطعه که فشار را به دلخواه و به نیاز مصرف کننده تنظیم می نماید.

بر روی رگلاتور یک گیج فشار نصب شده است که میزان فشار را نمایش می دهد.

روغن زن این قطعه هوای تمیز خارج شده از فیلتر را جهت استفاده در عمل کننده ها و قطعات مکانیکال که در معرض هوای فشرده هستند، روغن کاری می نماید.

هدف از بکارگیری تجهیزات هوای فشرده در خطوط هوای فشرده: عمر قطعات و تجهیزات را افزایش می دهد. 159604 FRC-1/8-D-MINI 159608 FRC-1/8-D-MINI-A 186497 FRC-1/4-D-MIDI 186500 FRC-1/4-D-MIDI-A 162734 FRC-3/8-D-MINI 162736 FRC-3/8-D-MINI-A 159588 FRC-3/8-D-MIDI 159589 FRC-3/8-D-MIDI-A 159590 FRC-1/2-D-MIDI 159591 FRC-1/2-D-MIDI-A 186505 FRC-1/2-D-MAXI 186508 FRC-1/2-D-MAXI-A 162735 FRC-3/4-D-MIDI 162737 FRC-3/4-D-MIDI-A 159606 FRC-3/4-D-MAXI 159610 FRC-3/4-D-MAXI-A 159607 FRC-1-D-MAXI 159611 FRC-1-D-MAXI-A
