اگر به اطراف خود نگاه کنید دستگاههای برقی زیادی از جمله: تلویزیون ، ضبط صوت ، کامپیوتر ، یخچال ، کولر ، اسپیلت و غیره را می‌بینید که کمابیش در معرض خطرات ناشی از نوسانات برق شهر قرار دارند؛ و بالطبع استفاده از مدار محافظ برق برای سلامت این دستگاه‌ها ضروری به نظر می‌رسد.
مدار محافظ برق شهر ( Voltage Protection Circuit ) که در زبان عامیانه ماژول محافظ برق شهر ، برد محافظ یخچال ، برد محافظ تلویزیون و دستگاه محافظ کامپیوتر و… هم گفته می‌شود، یک وسیله الکترونیکی است، که در هنگام وجود تغییراتی مانند افزایش ولتاژ، افت ولتاژ، نوسان شدید و زمان قطع یا وصل شدن برق شهر، دستگاههای الکتریکی متصل به برق شهر را قطع می‌کند؛ و پس از اینکه ولتاژ برق شهر به مقدار طبیعی مطلوب خود رسید به دستگاههای متصل برق میدهد.
این کار موجب می‌شود تا حد زیادی از آسیب رسیدن به تجهیزات الکتریکی خانگی و صنعتی در هنگام بروز مشکل در برق شهر جلوگیری شود.

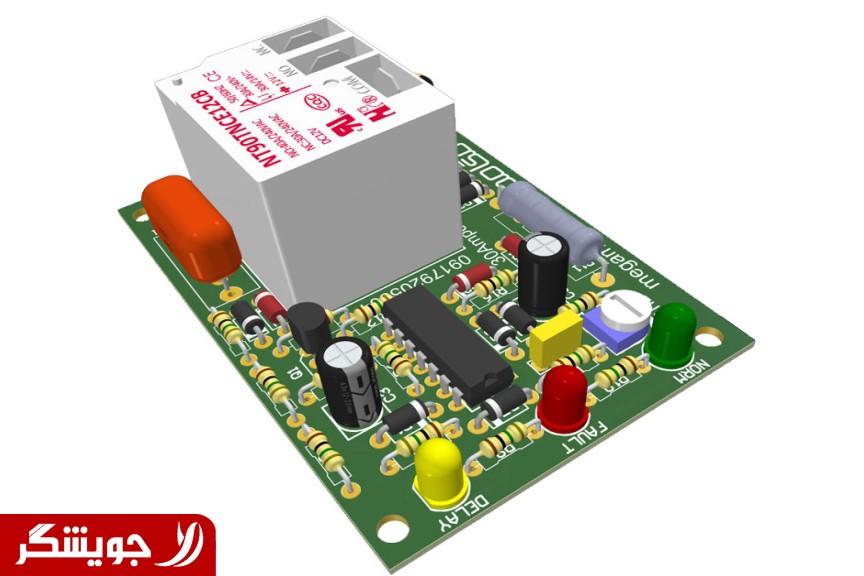

مدار محافظ برق انواع مختلفی دارد و بنا به نوع مصرف کننده دارای خروجی‌های مختلف میباشد؛ اما از آنجا که می توان یک محافظ قوی را برای دستگاههای با توان کمتر هم استفاده کرد، طرز ساخت یک مدار محافظ برق 30 آمپر را به شما آموزش خواهیم داد که تقریباً پاسخگوی تمام نیازهای شما در زمینه محافظت از وسایل الکتریکی و الکترونیکی خواهد بود.
ویژگیهای برتر مدار محافظ برق شهر طراحی در ابعاد کوچک ؛ بطوریکه می توان آن را در یک جعبه بسیار کوچک جاسازی کرد. قابلیت ویرایش؛ شما می‌توانید فایل PCB این مدار را در نرم افزار Altum Designer ویرایش کرده و تغییراتی مثل حذف یا تغییر لوگو ، تلفن ، لینک سایت و دیگر نوشته های روی برد را انجام دهید. تنظیم زمان تأخیر در وصل از 3 ثانیه تا 5 دقیقه مدت زمان تأخیر در وصل برای دستگاههای مختلف فرق می‌کند. مثلا یخچال و فریزر حدود 5 دقیقه و کامپیوتر حدود 30 ثانیه تا 1 دقیقه نیاز به تأخیر دارد؛ و شما می‌توانید با تغییر پتانسیومتر تعبیه شده در مدار محافظ برق این کار را انجام دهید. هزینه ساخت بسیار اندک این مدار را می‌توانید با کمترین هزینه بسازید و به عنوان محافظ سیستم تهویه هوا ( air-conditioner ) ، محافظ یخچال ، محافظ تلویزیون ، محافظ کامپیوتر و یا هر وسیله الکتریکی و الکترونیکی که نیاز به محافظت دارد استفاده کنید.
محتویات آموزش این آموزش به صورت دانلودی و در یک فایل فشرده است که شامل موارد زیر میباشد:
شماتیک مدار و تشریح کارکرد مدار طرح مدار چاپی (PCB) در اندازه واقعی به همراه راهنمای نصب قطعات راهنمای سیم کشی و تنظیم مدار محافظ برق شهر لیست قطعات فایل PCB آلتیوم
