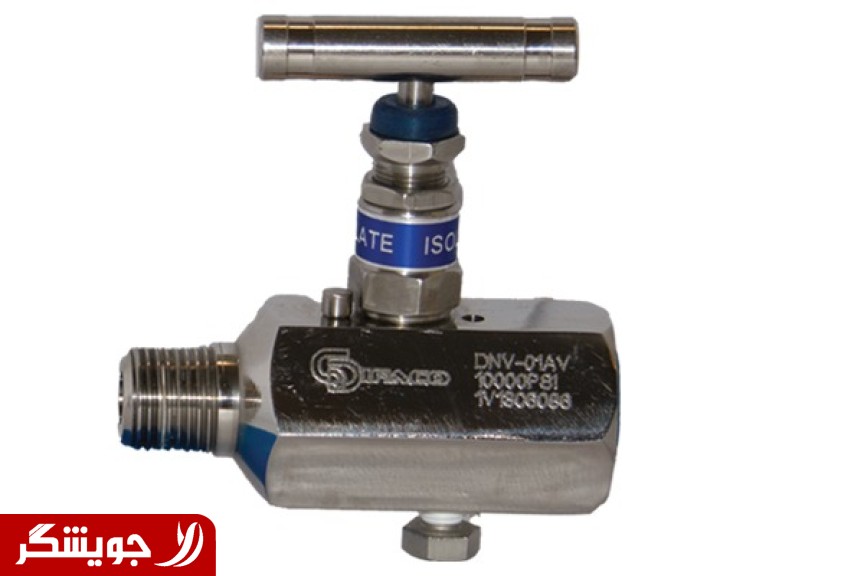

شیر سوزنی یا زیر گیجی (نیدل ولو) مدل: DF-LOK شیرهای سوزنی( Needle Valve ) در ساختار شبیه به Globe Valve ها هستند با این تفاوت که بجای صفحه دیسک دارای یک قسمت به شکل مخروطی بلند شبیه به یک سوزن در انتهای میله اصلی شیر قرار دارد. شیر سوزنی که اسم خود را از شکل دیسک و نشیمنگاه خود گرفته از لحاظ ساختمان و طرز کار جزو خانواده شیرهای کروی می باشد با این شیرها می توان کنترل دقیق جریان سیال را به خصوص در لوله های باریک و ظریف برقرار کرد. ساختمان شیر سوزنی طوری است که جریان به یک حفره کوچک هدایت می شود و پس از چرخش °90 به نوک یک مخروط هدایت می شود و همانگونه که از شکل پیداست جریان از بین این حفره و یک قطعه سوزنی شکل به خروجی راه می یابد ..دیسک شیر های سوزنی از میله مخروطی شکل نازکی تشکیل شده که از داخل سوراخ مدور صفحه عبور می کند و جریان حرکت سیال را محدود می سازد .ساختمان این شیرها بیشتر در کاربراتورهاکارمیرود . شیر های سوزنی از لحاظ ساختمان بسیار ظریف و تقریبا کوچک می باشد و بعلت داشتن مکانیسم مورد اعتماد در عملیات حساس و دقیق به کار گرفته می شود . در آزمایشگاه های نفت یا پتروشیمی و وسائل ابزار دقیق کاربرد آن بسیار می باشد . قطر شیرهای سوزنی معمولا از 2 اینچ تجاوز نمی کند و شیر سوزنی را بیشتر در محل هایی به کار می برند که محدودیت لازم باشد و منظور از محدودیت یعنی تاخیر زمانی و تغییر آرام فشار است شیر های سوزنی بر اساس نوع اتصال به femal needle valve ، male needle، tube end needle valve و female male vavle تقسیم می شوند متریال : SS316 کانکشن : NPT 1/2 تخلیه : 1/4 فشار : 10000, 6000 PSI
